SG-600超重型在線檢重系統技術規格與應用指南
更新時間：2025-10-15 瀏覽次數：16
SG-600超重型在線檢重系統技術規格與應用指南
一、系統概述

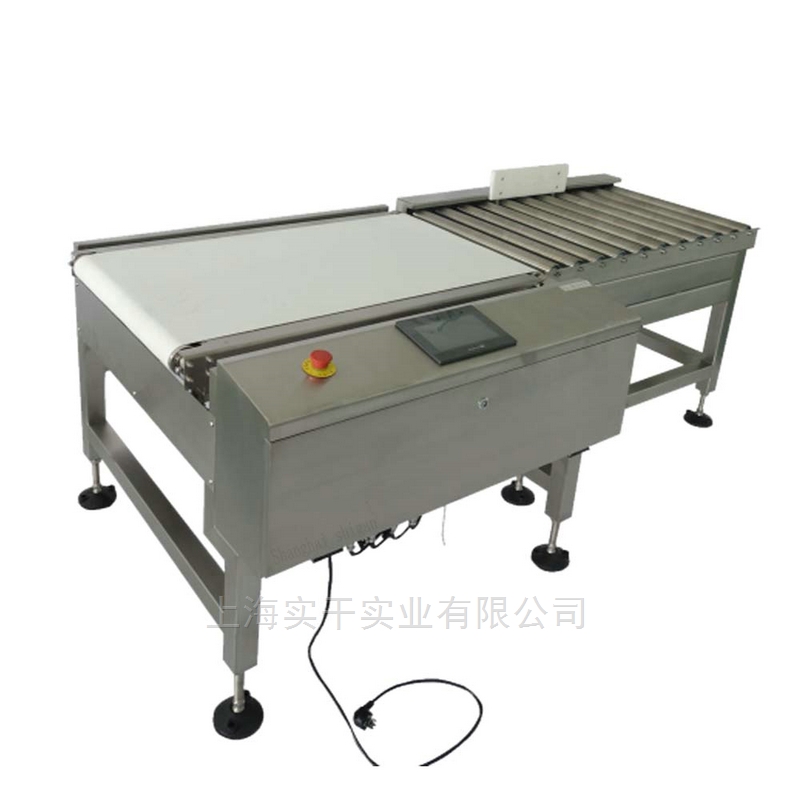

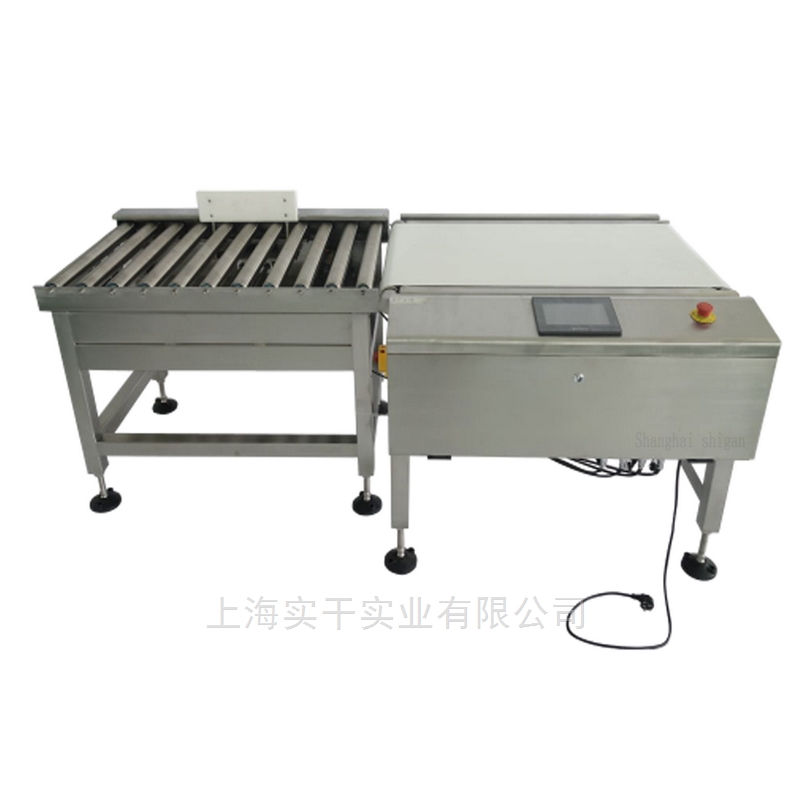

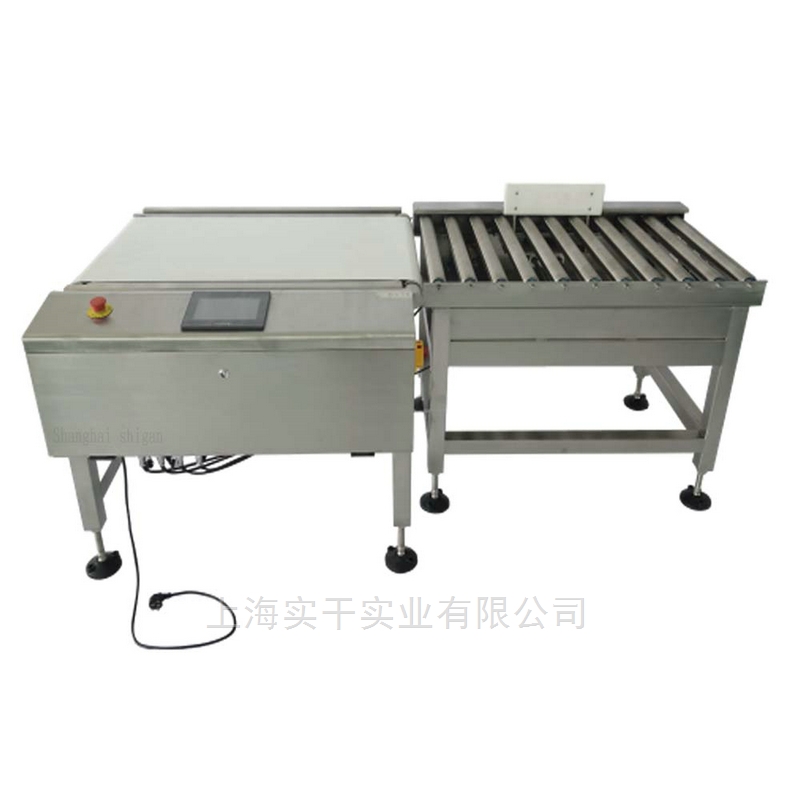

SG-600超重型在線檢重系統是上海實干實業有限公司基于多年重型設備研發經驗，專門針對超重型工業應用場景創新研發的專業檢重設備。該系統采用獨特的強化機械結構和智能化控制技術，實現了從50g到50kg的超寬范圍精準檢測，特別適用于處理大型、重型工業產品。設備采用模塊化設計理念，在確保檢測精度的同時，兼顧了設備維護的便捷性和操作的人性化需求。
二、技術參數詳解
2.1 核心性能參數
分選范圍：50-50000g（50克至50公斤）
分度值：10g
分選速度：15件/分鐘
動態檢測精度：±20g（在標準測試環境下）
長期穩定性：±15g/8小時連續運行
2.2 機械結構參數
臺面尺寸：1000mm×550mm
設備重量：約150kg
機器材質：SUS304不銹鋼
機架厚度：2.0mm加強型不銹鋼
皮帶離地高度：750±50mm（支持定制）
輸送帶厚度：5mm高強度PU材質
2.3 產品處理規格
最大處理長度：800mm
最大處理寬度：600mm
適用高度范圍：10-800mm
最大單件產品重量：50kg
輸送帶速度：0.1-0.5m/s可調
2.4 電氣參數
工作電源：AC220V±10% 50-60Hz
額定功率：100W
工作環境溫度：0-40℃
工作環境濕度：30%-95%RH（無凝露）
防護等級：IP54
三、系統架構設計
3.1 機械系統設計
設備采用整體加強型機架結構，主體框架使用2.0mm厚SUS304不銹鋼制作，關鍵承重部位采用雙層加固設計。配備1000mm×550mm超大檢測臺面，臺面采用防滑設計，確保重型產品輸送過程中的穩定性。輸送系統選用5mm加厚型高強度PU輸送帶，配備重型滾筒和特種減速電機，最大承載能力達100kg。設備底座配備可調地腳，方便現場安裝調平。
3.2 控制系統架構
系統配置7寸工業級觸摸屏，分辨率為800×480，支持多點觸控操作?？刂葡到y(tǒng)核心采用工業級PLC，配備高速AD模塊，采樣頻率達1000Hz。系統具備完善的三級操作權限管理，支持100組產品配方的存儲和快速調用。數據記錄功能可保存最近10萬條檢測記錄，支持USB實時導出，導出格式包括CSV、Excel等通用格式。
3.3 稱重系統設計
稱重系統采用特制重型稱重傳感器，額定載荷100kg，安全過載能力達150%。傳感器配備專業信號調理電路，采用24位高精度AD轉換器。系統具備自動零點和量程跟蹤功能，內置溫度補償算法，有效抑制環境溫度變化對檢測精度的影響。推板式剔除機構采用氣缸驅動，剔除響應時間＜0.5s，確保不合格產品準確分離。
四、安裝與調試規范
4.1 安裝環境要求
環境溫度：0-40℃（最佳工作溫度20±5℃）
相對濕度：30%-95%RH（無凝露）
安裝基礎平整度：≤0.5mm/m
環境振動要求：≤1.0mm/s（10-50Hz范圍內）
電源要求：AC220V±10% 50-60Hz，需獨立接地
4.2 調試流程規范
基礎水平校準：使用0.02mm/m精度水平儀進行多點位校準
機械結構檢查：確認各連接部位緊固可靠，輸送帶張緊適度
電氣系統測試：檢查傳感器、執行器工作狀態，確認線路連接正確
參數設置優化：根據具體產品特性調整檢測參數、速度參數等
試運行驗證：使用標準測試塊進行至少30分鐘連續運行測試
五、應用領域詳解
5.1 建材行業應用
特別適用于大型建材制品（如預制混凝土構件、大型瓷磚等）的重量檢測。設備強大的承載能力可確保在檢測過程中保持穩定，精確的重量數據有助于企業控制原材料成本，提高產品等級合格率。在實際應用中，可實現對重量偏差超過±2%的產品自動剔除，有效提升出廠產品的一致性。
5.2 化工行業應用
用于大型化工原料、重型包裝產品的在線重量檢測。設備配備的防腐蝕材質和密封設計，能夠適應化工生產環境的特殊要求。通過實時重量監控，可及時發現包裝缺量或超量問題，避免貿易糾紛，保證出廠產品重量符合標準要求。
5.3 糧食加工應用
適用于大宗糧食產品、重型包裝的自動化重量分選。設備寬大的檢測臺面可容納各種規格的糧食包裝，穩定的檢測性能確保在連續生產過程中保持精確。統計數據顯示，使用該設備后，企業重量檢測效率提升約60%，人工成本降低50%以上。
5.4 工業制造應用
用于重型零部件、大型金屬制品的重量檢測和分選。設備強化的機械結構可承受重型零部件在輸送過程中的沖擊，確保長期穩定運行。通過重量分選，可實現零部件的自動分級，提高產品裝配精度和生產效率。
六、操作與維護指南
6.1 標準操作流程
開機前檢查：確認設備各部件完好，輸送帶無異物
參數設置：根據產品規格設置或調用對應檢測參數
設備預熱：空載運行5-10分鐘，使設備達到穩定狀態
生產運行：啟動自動檢測程序，監控運行狀態
數據記錄：定期導出檢測數據，進行質量分析
停機操作：按照規范流程停機，做好設備清潔
6.2 維護保養要點
日常維護：
每班清潔輸送帶和稱重區域
檢查氣路系統密封性（如配備）
驗證設備零點狀態
每周維護：
檢查機械部件緊固情況
清潔傳感器表面
檢查輸送帶磨損情況
每月維護：
全面檢查機械結構
校準稱重系統精度
檢查電氣連接可靠性
年度維護：
進行全面檢修保養
更換易損件
進行系統性精度校準
七、選配功能詳解
7.1 標準選配功能
三色塔燈報警系統：實時顯示設備運行狀態
RS485通訊接口：支持與上位機系統數據交互
聲光報警裝置：設備異常時發出聲光提示
遠程控制接口：支持遠程啟停和參數設置
7.2 特殊選配功能
定制化剔除裝置：根據產品特性定制剔除方式
數據管理軟件：專業級數據統計分析系統
防爆配置：適用于特殊工業環境
不銹鋼防護罩：提高設備防護等級
八、技術優勢分析
8.1 性能優勢
超寬稱重范圍：50g-50kg的檢測范圍，覆蓋絕大多數工業產品
高穩定性：加強型機械結構，確保長期穩定運行
智能化操作：直觀的人機界面，簡化操作流程
精準檢測：先進的稱重算法，保證檢測精度
8.2 服務優勢
專業技術團隊提供安裝調試服務
完善的培訓體系確保用戶熟練操作
快速的售后響應機制
充足的備件供應保障
8.3 成本優勢
低功耗設計，運行成本可控
模塊化設計，維護成本低
高效率檢測，提升整體生產效率
長期穩定性，降低設備生命周期成本
九、質量保證與售后服務
設備提供12個月質量保證期，核心部件提供24個月超長保修。建立客戶專屬設備檔案，提供定期回訪服務。配備24小時技術支援熱線，確保及時解決客戶問題。建立完善的備件供應體系，常用備件24小時內發貨。
結語
SG-600超重型在線檢重系統通過專業的技術設計和嚴格的質量控制，為超重型產品的在線自動檢重提供了完善的解決方案。設備在實際應用中表現出的穩定性、精確性和可靠性，使其成為重型產品檢測領域的理想選擇。我們將持續關注用戶需求，不斷優化產品性能，為客戶提供更優質的產品和服務。
注：本文所述技術參數均基于產品實測數據，具體性能可能因使用環境、產品特性等因素而有所差異，建議在實際使用前進行現場測試驗證。設備技術規格如有更新，恕不另行通知，具體以實際產品為準。
